熱泵簡介：

窗型冷氣機是熱泵的一種,它係利用壓縮機原理造成內部冷媒的循環,以致能夠從屋內吸取熱能而將它排放到

屋外,可是其所排放的熱能如未被收集利用,便形成廢熱造成環境污染。熱泵熱水器就是利用冷氣機的原理,

將廢熱收集再與水作熱交換轉換成熱水，以供應消費者使用的機器。所以熱泵熱水器可以達到省能的目的,

又兼具環保功能。

使用熱泵熱水器四大特性：

　1. 經濟(多功能)：它是『熱能收集機』，從空氣取熱能，同時提供『熱水、冷氣、除溼』三大功能。

2. 安全(無火)：它是『熱能轉換機』，物理變化無燃燒，不產生廢氣，免除氣爆、瓦斯中毒，安全裝

置免虞漏電。

3. 便利(電動)：它是『熱能輸送機』，採儲存式全自動定溫裝置的儲水槽，熱水穩定提供，全自動免

操作，適合安裝於公寓陽台、廚房、住家室內、美容院、店面、宿舍、溫泉SPA、工廠

、辦公大樓----。

4. 省錢(省電)：每月節省2/3的電熱電費或節省1/2的瓦斯費，使用年限平均10-12年以上。

產品介紹

直熱式熱泵熱水器

型號：HP-600家庭淋浴型(暢銷品)

性能標準：

適用：一般家庭3～6人間隔淋浴

主機製熱能力6260BTU/小時

主機製熱速度50公升 / 時，熱水溫升30℃以上

最大冷房能力4030BTU/小時（１／２噸）

最大除溼能力24小時約20公升 (80%RH)

最大熱水製造能力50公升 * 24hrs =1200公升

連續淋浴使用人數：2人

運轉噪音值：＜50db

能源放大係數(c o p 平均值) ：280%

補助電熱：600W(僅用水溫60～75℃和寒流期間快速加熱用)

	單主機
溫升30℃製熱水 / 時	60公升
預備熱水量	200公升
連續淋浴使用人數	2人
回溫加熱時間	4-6hrs
回溫等待時間 / 人	40分鐘
連續製熱能力 / 日	最大1200公升
消耗電功率	770W/3.5A

優異性能：

．溫控開關：全自動數位溫度控制

．儲熱槽挑高，使用中不易混水。

．熱水量可選配增加擴充槽。

．24小時持續運轉於封閉空間 (4坪) 可降溫4－6℃。

．24小時持續運轉除溼能力每日可達20公升 (80%RH)。

．每日可使用1200公升冷水提升30℃以上。

．使用220V/60Hz插座電源，平均耗電功率僅770W。

．超靜音設計，置於臥室一樣靜悄悄，安全舒適。

．高溼熱場所極其適用，如餐廳、廚房、浴室、陽台。

產品特點：

．專利渦流設計，提升熱交換速度，快速供應熱水。

．加熱器不結垢設計，熱效能持久，無慮水質問題。

．直接貼壁安裝，美觀不浪費空間。

．操作安全耗電小，無任何污染。

．特殊防霜設計，提高冬季運轉性能。

．兼具提供室內降溫、除溼、空氣濾清功能。

．製造熱水不論白天、晚上、晴天、雨天。

．隨插即用，安裝僅需60分鐘。

規格明細：

．容量：200 公升

．最高水溫：60℃

．重量：63公斤±5公斤

．耐水壓：5kg/cm(水壓至少0.6kg/cm2)

．進出水口徑：3/4" PT

．尺寸：高160*寬65*深41公分

．選配：熱水量可增擴充槽 (500公升)

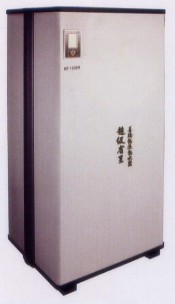

型號：HP-1500Ｈ按摩浴缸型

性能標準：
適用：有按摩浴缸沖澡機者
主機製熱能力20600BTU/小時
主機製熱速度150公升 / 時，熱水溫升30℃以上
最大冷房能力14200BTU/（１．５噸）
最大除溼能力24小時約30公升 (80%RH)
能源放大係數(c o p 平均值) ：320%
連續淋浴使用人數：5人
其他每人間隔時間：15分鐘
補助電熱：2400W(僅用水溫60～75℃和寒流期間快速加熱用)

優異性能：
．溫控開關：全自動數位溫度控制
．使用單相220V插座電源，平均耗電功率僅1870W。
．安裝時間僅需60分鐘。

規格明細：
．容量：300 公升	．最高水溫：60℃
．重量：98公斤±5公斤	．耐水壓：5kg/cm以內(水壓至少0.6kg/cm2)
．尺寸：高170寬67深56公分	．進出水口徑：3/4" PT
．選配：熱水量可增擴充槽 500公升

型號	HP-500	HP-1500H
用途	淋浴	按摩浴缸
全機淨重	63kg	98kg
寬深高(cm)	6541160	6756170
使用電源	220V	220V
消耗電功率	770W	1870W
製熱能力	2000W	5500W
補助電熱	600W	2400W
耐水壓	5kg	5kg
出入水口	3/4"	3/4"
熱水溫度	40℃~75℃	40℃~75℃
電熱補助	最高75℃	最高75℃
熱水儲存量	200公升	300公升
每分鐘流量	4-8公升	4-8公升
每天熱水產出量	1200公升	3600公升
連續淋浴人數	2人	5人
回溫等待時間 / 人	40分鐘	15分鐘
2小時淋浴人數	3人	7人
4小時淋浴人數	6人	14人
每小時最大除濕量	1公升	1.5公升
冷氣排風溫度	12~21℃	10~19℃
冷房能力	4030BTU	14200BTU
冷氣排風方式	主機上方	主機上方
安裝場所	室內、外	室內、外
熱水VS除濕+冷氣	同步	同步

當儲水桶製滿57℃熱水後開始使用
熱泵機型	容水量 (公升)	第1小時人數	第2小時人數	第3小時人數	第4小時人數	2~4小時合計人數
HP500	200 L	○○	○	○	○	3 - 6 人
HP500	200 L	▅	○	○	○	2 - 4 人
HP1500H	300 L	○○○○	○○○	○○○○	○○○	7 - 14 人
HP1500H	300 L	★	○○○	○○○	○○○	4 - 10 人

說明：

　　　　　▅　　150公升一般浴缸

　　　　　○　　淋浴50公升

　　　　　●　　10人淋浴500公升

　　　　 ★　按摩浴缸請視容量大小而定(預估300公升)

電費簡易計算：

　　　　　　　　※　淋浴50公升：每人每次約1.6元。

　　　　　　　　※　泡澡150公升：每次約5元。

熱泵熱水器與傳統熱水器經濟效益比較
種類	善騰熱泵熱水器(儲置式)	電能熱水器(儲置式)	液化瓦斯熱水器	天然瓦斯熱水器
主要燃料	電 / 壓縮機	電 / 電熱管	液化瓦斯/燃燒器	天然瓦斯/燃燒器
單位能源產熱	3096仟卡/ 度	731仟卡/ 度	9000仟卡/ 公斤	6707仟卡/ 度
單位能源價格	3.55元 / 度電	3.55元 / 度電	40元 / 公斤	18.5元 / 公升
能源比較基礎	例每戶家庭200公升之熱水需求(50加侖)．溫度由20度上升至55度．共需200*(55-20)=7000仟卡
每月能源費用	2.26度電／8.02元	9.58度電／34.01元	0.78公斤／31.2元	1.04度／19.24元
每月燃燒費	240.6元	1020.3元	936元	577.2元
使用年限	7 - 10年	5 年	5 年	5 年
使用特性	不受氣候影響	價格低廉	價格低廉	價格低廉
	省電	耗電	忽冷忽熱	忽冷忽熱
	不結水垢	易結水垢	水盤易因空燒而爆炸	水盤易因空燒而爆炸
	安全節能環保	易漏電	一氧化碳中毒	一氧化碳中毒
	多功能		危險易結水垢	危險易結水垢
使用比較	攝氏5度以上皆可有效製熱	能源耗電、輸送及限電	燃料上漲、儲存危險	燃料上漲、儲存危險

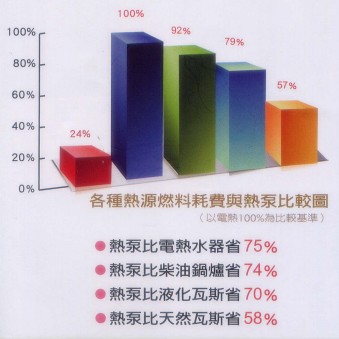

各類熱源燃耗費比較	24%	100%	92%	57%

１．冷熱水管安裝：
Ａ．泵熱水器背面安裝3/4”接管，冷熱端各一只，請使用止水帶防止漏水。　　Ｂ．聯結自熱泵熱水器冷熱水進出口端至牆面冷熱水供應端。再以保溫綿管套上熱水管達保溫效果。　　Ｃ．如牆上冷熱水端為1/2”管徑時，請加上3/4”轉1/2”水接管。(左邊藍色為冷水入口端、右邊紅色為熱水出口)


1A		1B

２		４
２．溢水管安裝：
Ａ．用止水帶防止漏水，將溢水銅接管接上。　　Ｂ．並將半環銅管固定於管架上。(請勿將半環銅管上之通氣孔止塞)。　　Ｃ．以透明水管將除濕水導引至排水孔。(請保持管路通暢)。

３．移動熱泵熱水器至適當位置，並調整水平面，讓底座支架完全貼住地面。

４．將冷水注入桶內。(注入時間約5~15分鐘，視冷水壓而定)

５．注意溢水管水位高度。(請注意勿讓水溢出太多，可能會影響內部潮溼和電路乾燥)。

６．溢水管排出水時，馬上將球閥關閉於水平處。


５		６

7		8

７．將電源插入電源插座，開啟總電源。

８．設定電子式控制器。約三分鐘出風口有低於室溫之涼風出來，即為正常運作狀態。

９．可將左右側板蓋上，完成安裝作業。

10．移機時內桶排水，拆除溢水口軟管。

11．直接將長軟管接到溢水口彎頭，以大氣壓力自然排出。或以1/4HP泵浦吸出。


8B		９

１０		１１

安裝前請詳閱本規範事項，才能舒適又省能的享用本產品。

一、管路排水：

本熱水器在冷水出口內裝有過濾網，以保護熱交換器，避免被雜物（塑膠管屑、黏膠帶等）卡住，而無法造成熱交換。所以在安裝前（尤其新屋）必須先將室內的管路排水，讓雜物排出，再安裝本產品。如被雜物堵塞濾網，則水流量會變小，而無法供應熱水。

二、熱水用量及溫度回溫：

※ 儲存容量200公升：適合於淋浴使用，其回溫速度HP-500每小時約50公升、HP-1000每小時約100公升。若多人使用時，請分別錯開使用，才能達到熱水的供應。

※ 單次使用水量超過150公升（如：泡澡、按摩浴缸），請建議加裝擴充桶，增加熱水儲存量，或使用HP-1500型，才能達到使用的效果。

三、水壓及流量限制：

（1）本產品適合水壓範圍在0.6㎏～5.0㎏。（包含管路阻力）

水壓壓力0.6㎏，流量每分鐘約3.7公升。

水壓壓力5.0㎏，流量每分鐘約10公升。

（2）用水端與裝置機台距離愈遠，管路阻力愈大，而出水壓力及水流量變小。

※ 當壓力小於0.7㎏時，須配裝加壓機，並調在5㎏以內，超過時則會破壞熱交換器的功能。

※ 當壓力大於5.0㎏時，如大樓及裝有加壓機之用戶，須裝置減壓閥或調降加壓機壓力，使壓力保持在5㎏以內。

安裝及維護說明

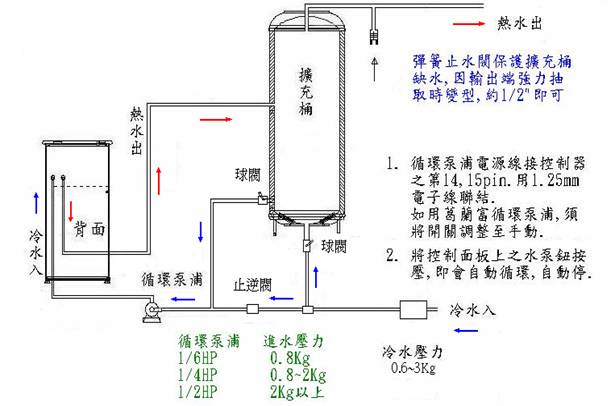

擴充桶聯結示意圖

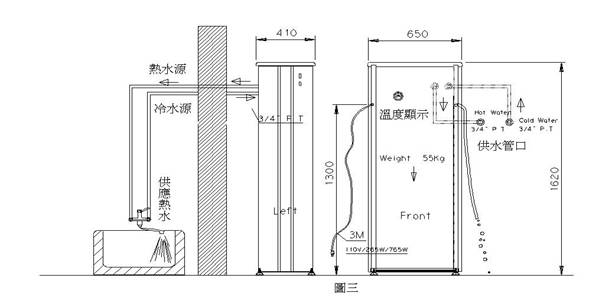

安裝說明HP500

1. 本產品採間接加熱，供水管路可耐水壓5kg/cm²，冷水自桶身背邊接引進入，熱效率平均達到

2.8(COP)以上。（電熱水器之COP值0.7~0.9）。

2. 本產品儲水槽採開放式，於滿水加熱狀態下不受熱膨漲影響，可免除裝置洩壓閥，亦可維持

恆定穩壓之熱水出口流量，正常使用流量為每分鐘4至8公升。

3. 安裝時採單一冷進水供應水源，在使用冷熱水混合系統時，請注意熱水系統中勿使用或連接

不同系統冷水源，以免在使用中熱水逆流進入低壓冷水系統，如實施該項旁接冷水源，應於

本機冷水進水口處加裝逆止閥。

4. 本產品附加之電熱補助設備為提供嚴寒季節提升溫度使用，不適用於經常性加溫補熱，請在

不需要時予以關閉，以免造成電力浪費；安裝時並要避免於未進水前啟動電源，以免造成無

法復原之空燒損毀。

5. 本產品設計成可室內安裝之優點，佔地空間小，請儘可能安裝於靠近使用之地點，較不會因

輸送管路太長而浪費熱水量。本產品可依需求熱水量加以擴充熱水槽

6. 本產品使用極小電力負載（110V，650W）平均每小時僅能產出約50公升之熱水，熱水使用

後隨即補充，適合全天候熱水使用。

7. 本產品以長時間運轉來增加熱水製造量，因連續長時間運轉可以提高室內除濕、降溫及空氣

濾清之功能毋需任何額外費用（熱水以外）。

8. 本產品以提供熱水為主，熱水溫度採自動恒溫控制，其附帶之除濕、冷風、空氣濾清功能，

於熱水達到設定之溫度時，亦同時自動停止。

注意事項

1. 本機免燃燒，無危害，公寓大樓之安裝使用安全性最高，並可同時享受免費之除溼及冷氣

（冷房能力5000BTU/h）。冷氣風口於機台上方勿予以堵塞，應維持通順。

2. 本機之熱源為空氣，請在使用環境中隔離污穢或油煙空氣以免損壞其熱傳機件，如有必要請

加裝空氣濾清。

3. 安裝參照安裝圖，安裝完成後請先打開熱媒水補充球閥，待除濕排水管水流出後才可送電啟

動開關。本機產生的除溼水必須予以排放，方可維持室內乾燥。

4. 本機設有自動保護裝置壓縮機如有頻繁起動時如（停電）將自動停止並於延長時間後自動起

動（如手動停機，須延後2~3分才能再起動）。

5. 缺水紅燈亮－請打開右側護蓋，將紅色球閥開關置於垂直狀，注入桶內，水滿自溢水管排出

時，馬上將紅色球閥開關關閉於水平狀。

6. 使用熱水需長時間製造儲存，請保持本機常開狀況（自動加熱狀態），並避免同時使用超過

設定容量之熱水，造成溫度不足。

7. 本機採二段式省電自動溫控，如非必要儘量不要以手動電熱器加熱，造成電力浪費，各項電

氣元件均符合UL用電安全規定，請勿自行變更使用。

8. 如遇本機需要遷移他處使用時，請由後側溢水管半環狀銅管之氣孔貼住，以口吸出後自然氣

壓將熱媒水排除，並注意請先關閉切斷電源及漏電斷路器，且通知經銷商協助處理。

FAQ有關熱泵熱水器問答題

問題1：什麼是熱泵熱水器?

答：如冷氣機運轉時利用冷媒，吸收室內的空氣，將冷空氣和熱空氣分離，讓我們在室內享受冷氣，而熱空氣排放在室外。現在將要排放在室外的熱空氣，經過壓縮機加壓和收集，再以熱交換器轉換成熱水的機器。

問題2：熱泵熱水器有什麼優點?

答：提供安全、舒適、省錢。

安全－無燃燒不產生廢氣，免除『氣爆』『瓦斯中毒』，掃除家庭殺手，安全裝置免虞漏電，安心享受。

舒適－採儲存式全自動定溫裝置之儲水槽，熱水絕不會忽冷忽熱。

省錢－可節省80%的電熱費支出，或節省50%的瓦斯費支出，以HP-500型熱泵熱水器為例，平均每人淋浴每月僅需電費約50元；即4-6人家庭使用僅需每月平均電費約240元左右。

問題3：熱泵熱水器有什麼其他功能?

答：熱泵熱水器集熱水器、除濕機、冷氣降溫、空氣濾淨為一體。

全天侯24小時連續提供熱水功能。

高效能除溼功能，每天24小時最大除濕量6~8公升。

降溫功能2000BTU(1/4噸冷氣) ，6坪密閉空間可降4~6℃ (HP-200)。

室內空氣的濾淨。約3-4個月或視情況清洗過濾網。

問題4：熱泵熱水器工作環境?

答：不論白天、晚上、晴天、雨天，氣溫只要高於5℃就能製造60℃的熱水。

問題5：熱泵熱水器安裝地點?

答：非常適合安裝於公寓陽台、套房、住家、辦公大樓等室內的省能熱水器。尤其是廚房因家庭主婦在煮飯時廚房空氣不好又熱又潮濕，非常適合裝設在廚房。

問題6：熱泵熱水器安裝在陽台就享受不到其他功能?

答：如果裝設在開放式陽台就享受不到其他功能，但僅熱水功能就比瓦斯熱水器、電熱水器、太陽能熱水器更省電、費用和安全。但我們會建議消費者將陽台以玻璃或壓克力圍成密閉空間，讓空氣和室內產生對流即可享受其他功能，更可以革離室外的噪音和灰塵。現有房屋使用者80%裝在原來瓦斯熱水器陽台位置。因為不使用瓦斯所以不產生廢氣和一氧化碳中毒之於危險。

問題7：熱泵熱水器和其他廠別有什麼不同?

答：目前本產品在台灣、大陸、美國均擁有一項發明專利以及三項新型專利，在結構和成本上有很大突破，為現有市場上最價廉的家用熱泵熱水器。

問題8：熱泵熱水器經過多久設計測試?

答：自民國87年和台灣大學新能源中心技術合作共同開發，91年以來已生產4,000餘台在全省各地使用，達到完美的零故障，92年開始外銷英國、德國...等歐州各國。

問題9：熱泵熱水器有何品質保證?

答：ISO 9002工廠嚴格管制製造生產，台灣大學新能源中心技術合作，工研院能源研究所技術協助‧保固年限2年，使用年限平均10年以上‧並取得國內外省能源標章。

問題10：會不會產生水垢?

答：因為熱泵熱水器採用中溫及間接加熱，所以不易產生水垢，一般電熱水器為高溫280-300℃加熱，所以很容易產生水垢。

問題11：熱泵熱水器可不可以移機使用?

答：可以，按操作說明將桶內熱媒水排出，移到適當地點再按安裝說明使用。

問題12：熱泵熱水器安裝最適當管道配合?

答：離地板牆面75公分高度，右側為冷水出水口、左側為熱水進水口，兩者間隔10公分，口徑最佳為3/4”。儘可能靠牆面接近使用地點或離室外牆地點，以利冬天將冷氣排出室外。另最佳有地板排水口以利除溼水排出。

問題13：冬天太冷時如何處理冷氣?

答： HP500、HP1000、HP1500裝置室內時，在冬季可以使用8”導管將冷氣引至室外。

問題14：洗澡水溫幾度℃最適當?需要多少水量?

答：洗澡水溫最適當為42℃，淋浴用水每人約40-50公升。

問題15：熱泵熱水器對環保有何影響?

答：因不使用瓦斯所以不產生廢氣，不會破壞臭氧層。同時COP為2.6以上，就是比電熱水器節省80%電費，比瓦斯熱水器節省50%瓦斯費。因為每減少1度電量可以減少1.5磅的二氧化碳產生，就可以減少破壞臭氧層。

問題16：熱泵熱水器使用壽命?

答：1.儲熱槽採用HDPE塑鋼材質，外部以PU發泡整體填充保溫，保溫層厚30mm。

2.外飾板以0.8強力鋼板防銹處理及耐候型多層烤漆。採用低耗能高功率封閉式環保冷媒壓縮機，運轉壽命達50000小時以上。

3.整體使用壽命10年以上。

問題17：熱泵熱水器使用範圍?

答：工廠熱水預熱、醫院沐浴用熱水。學校或私人學生宿舍、公司員工宿舍沐浴用熱水。飯店旅社大量加溫熱水、餐廳飯店廚房用熱水。美容美髮業熱水、幼稚園學校飲用水預熱。家庭淋浴、三溫暖、按摩浴缸、SPA使用熱水。

問題18：熱泵熱水器之保溫效果?

答：如沒有繼續加熱情況下白天降溫在1-2℃，晚上為2-3℃，室溫的高低會有些變動。

問題19：熱泵熱水器有多省電?

答：使用110V一般電源，平均每人每月淋浴約50元，所以4-6人家庭使用僅需每月平均電費約240元。而一般瓦斯費約600元、電熱水器為4,000W或8,000W保溫和加熱每月需要電費約1200-1500元。和電熱水器比可省每月1000元。

問題20：冬天或有客人來時，要如何增加熱水?

答：如果冬天想用浴缸泡澡或有客人來訪比平常使用較多熱水時，可以在事前將補助電熱開關切上，除可增加一倍製造熱水也可以將熱水提高至75℃，滿足額外的熱水需求量，當不用時記得將加熱開關關閉。(HP-500：補助電熱為110V/600W ；HP-1000及HP-1500：補助電熱為220V/2400W。)

問題21：快速用水時，要如何增加熱水?

答：當快速用水時，可增加補助電熱會自動加溫到設定溫度55℃時，就自動停止以備隨時使用熱水，當然壓縮機也運轉至60℃才自動停止。僅大寒流或客人來訪時運用到補助電熱。

問題22：使用按摩浴缸或SPA時，那一機型較適合?

答：可選用HP1500或HP1500ST＋擴充桶B500，可以滿足需求，每小時可以製造150公升60℃熱水，每日最高可以製造3600公升60℃熱水。

問題23：HP1500st為何體積較小?

答：採分離儲水槽方式，可以使用循環泵浦將熱水儲存至擴充儲水槽，以供應短時間大量使用熱水的需求如學生宿舍。倘若您是長時間使用熱水的習慣，如髮廊則可以不增加大型儲水槽，因它已能如瞬間型瓦斯熱水器或電熱水器一樣方便使用。

問題24：外觀顏色有幾種?

答：所有機型均為象牙白。

問題25：熱泵熱水器之噪音?

答：採用隔音處理，所以噪音比家用冰箱或分離式冷氣更低噪音值。

　　 HP500運轉噪音值<50db, HP1000運轉噪音值<60db, HP15000噪音值<60db。

問題26：台灣市場相近似產品價格比較?

答：目前台灣市場相近似產品，以每日可生產500-700公升熱水，不同廠牌比較如下：

H牌熱泵熱水器 XX-400 零售價 63,000

T牌熱泵熱水器 XX-123 零售價 70,000

E牌熱泵熱水器美國進口零售價 120,000

Q牌熱泵熱水器澳洲進口零售價 120,000

N牌熱泵熱水器日本進口零售價 200,000

問題27：熱泵熱水器如何操作?

答：第一次安裝因必需將冷水溫度約25℃提昇至60℃需要6-8小時，平均每小時約4-5℃上昇，(冬　　　　　　　　　　　　　　　　　　　　天冷水溫度約15℃提昇至60℃需要8-10小時)當溫度達到60℃時就自動停機，其他附加功能也一併停止。當開始使用熱水約10公升後熱水器就會啟動製造熱水，視所用機型不同，其每小時可連續增加50-150公升熱水，水滿就停機。隨時準備提供其他人使用熱水。

問題28：使用按摩浴缸或SPA時那一機型較適合?

答：可選用HP1500或HP1500ST可以滿足

答：採分離儲水槽方式，可以使用循環泵浦將熱水儲存至B500擴充儲水槽，以供應短時間大量
使用熱水的需求如學生宿舍。安裝方法請參考系統配置圖。倘若您是長時間使用熱水的習慣，如髮廊則可以不增加大型儲水槽，因它已能如瞬間型瓦斯熱水器或電熱水器一樣方便使用。
