三菱浴室暖房乾燥機

(薄型化控制器)(無線遙控)

型號：V-141BZ-TWN(110V) V-241BZ-TWN(220V)（日本原裝進口） (2014全新機種)（連接管路：Ø100mm 嵌入尺寸：410*285*170mm）

型號：V-151BZ-TWN(110V) V-251BZ-TWN(220V)（日本原裝進口） (2020全新機種)（連接管路：Ø100mm 嵌入尺寸：275*300*180mm）

暖氣(入浴前入浴中)、電動式擋風門、風乾燥、節電乾燥、自動暖房

規格表：

V-141BZ-TWN (110V)

功　　能		額定電流(A)	消耗電力 (W)	換氣風量(m3/h)	循環風量(m3/h)	噪音(dB)	主機重量(kg)
暖　　氣	強	11.5	1270	－	195	47	5.1
暖　　氣	弱	10.0	1100	－	110	33
乾　　燥	強	10.9	1200	55	155	46
	弱	6.2	680	55	155	46
	風乾燥	0.32	35	換氣+循環風量：205		43
換　　氣	強	0.32	35	180	－	43
換　　氣	弱/24小時換氣1	0.21	23	110	－	29

V-241BZ-TWN (220V)

功　　能		額定電流(A)	消耗電力 W	換氣風量(m3/h)	循環風量(m3/h)	噪音(dB)	主機重量(kg)
暖　　氣	強	9.5	2100	－	210	49	5.1
暖　　氣	弱	6.4	1400	－	110	35
乾　　燥	強	9.1	2000	55	185	49
	弱	4.0	870	55	185	49
	風乾燥	0.19	40	換氣+循環風量：235		48
換　　氣	強	0.19	40	185	－	48
換　　氣	弱/24小時換氣1	0.13	15	105	－	33

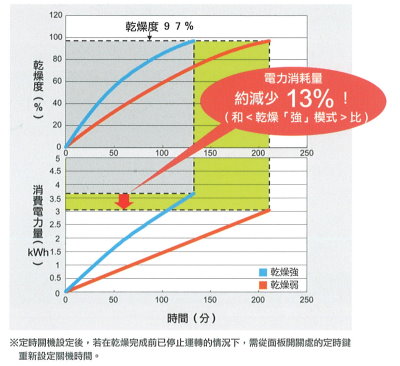

「衣物乾燥」之乾燥時間和電力消耗 (V-141BZ-TWN實測結果)

「衣物乾燥」之乾燥時間和電力消耗 (V-241BZ-TWN實測結果)

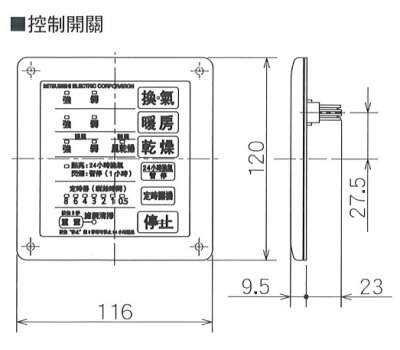

V-141BZ-TWN/V-241BZ-TWN外型尺寸圖：

V-241BZ-TWN外型尺寸圖：

特色：

．採用容易清掃的平面設計

．內含防止過熱的熱敏電阻，保險絲

．暖氣、乾燥用陶瓷加熱器 (1220W)

．低噪音設計

．也可選不使用加熱器的「風乾燥」功能

．最久可設定八小時定時功能

．換氣機能：

．配線簡易(連接控制開關只要一個步驟(主機電源二芯，地線一芯

　可切換強弱２段式風量

　控制開關三芯)

　附24小時換氣機能(休眠運轉)

．快速端子連接

附24小時換氣暫停運轉機能(自動復歸)

功能介紹：

１．暖氣 (入浴前（預備）．入浴中)：

冬天浴室地板的暖和，也關懷您的身體。

只要一按「暖氣模式」，就可把冷冰冰的浴室馬上變暖。

能減輕寒冷度，可真關懷我的身體啊！

　　入浴前（預備）暖氣
　　全款式搭配（入浴前（預備）
　　暖氣）。
　　溫馨關懷您冬天的浴室。
　　只要選按（入浴前（預備）
　　暖氣），電熱器的暖氣，能
　　溫暖到浴室的所有角落，緩
　　和踏入浴室時的冰冷感，不
　　論寒冬的入浴，或早晚較冷
　　的早春晚秋之淋浴，此機能
　　最為受用。

　　
　　入浴中暖氣
　　用抑制風吹到身體的弱風暖
　　氣，可控制入浴時浴室內溫
　　暖空氣的溫度下降。

　　＊單元浴室（1600*1600*2200mm）時，從浴室中央地板高度50、150、650、1150、1650mm時的平均溫度的變化。

　　＊依浴室的大小、隔熱性、壁面材質、外氣溫濕度等的條件，暖氣效果有異。

２．浴室乾燥：

我家的浴室不再會有霉菌了！

入浴後，只需用「浴室乾燥模式」，

暖氣＋換氣即可迅速地消除濕氣和令人討厭的霉味

，也可抑制長霉和結露。

徹底抑制長霉，迅速的（浴室乾燥）　　為防止浴室令人討厭的霉菌　　，則必須徹底去除濕氣的原　　因，因此（浴室乾爽）搭配　　了，併用暖氣和強力運轉的　　換氣機能之（浴室乾燥模式）　　，由此，與通常的換氣運轉　　做比較，只需約 1/3 的短時　　間即乾燥 OK ，能迅速地去　　除討厭的濕氣，抑制長霉。　　不容易長霉，浴室的掃也輕鬆　　此（浴室乾燥模式），可抑　　制僅靠換氣運轉不易去除的　　壁面、地板、天花板接縫處　　的濕氣所產生的霉菌。

＊測量條件：單元衛浴（160016002200mm）　　外氣環境：20℃　60%RH
＊設置結露傳感器，在以下條件使用熱水後，用結露傳感器測量乾燥狀態。
(1)浴缸內放熱水（11公升／分的50℃水溫，20分鐘）
(2)蓋浴缸
(3)淋浴（11公升／分的50℃水溫，20分鐘）
(4)開始乾燥浴室
＊「乾燥時間」，表示浴室天花板．壁面面積的97% 以上之乾燥時間。
＊乾燥效果，依浴室的隔熱性、浴室的尺寸、外氣溫濕度的變化而異

３．衣物乾燥

不論雨天或陰天，浴室馬上變成乾燥室。

「衣物乾燥模式」，能在浴室乾衣物。

不必再為雨天或陰天找晾衣物場所而煩惱，

受到家人讚賞。

換氣運轉＋暖氣運轉，可使衣物徹　　底乾燥　　「衣物乾燥模式」，是以浴　　室內溫度不會下降的換氣機　　能，一邊排出濕氣一邊以暖　　氣運轉來徹底乾燥衣物，能　　以強勁的暖氣來徹底地乾燥　　浴室內的衣物，因此不易皺　　，而且接近太陽自然晾乾的　　狀態。　　　能在室晾乾大件衣物，在花粉和梅　　雨季節也幫了我大忙　　「衣物乾燥模式」，春天的　　粉季節，也不用擔心衣物沾　　上花粉，另外也能徹底地消　　除梅雨季節的室內晾衣物的　　礙眼，占空間和潮濕的臭味　　，也能放心地晾乾不想晾在　　室外的內衣類。

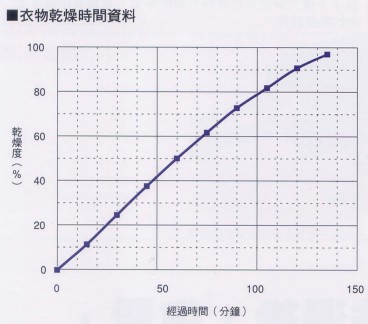

＊２kg的衣物經全自動洗衣機５分鐘脫水（脫水度約64% ）後，浴室內乾燥運轉時的衣物乾燥度的變化。
脫水度＝乾燥時（洗衣前）重量╳100／脫水後重量(％)
乾燥度＝乾燥時（洗衣前）重量╳100／洗衣物重量(％)
＊單元衛浴（160016002200mm）時，外氣溫度20℃、濕度60%RH。

４．換氣：

浴室、洗手間的濕氣也排出，處處乾爽。

能強勁地換氣，公寓等没有窗戶的浴室，也能保持舒適乾爽。

另外，也對應了今後的住宅所不可缺欠的計劃換氣。

　　不僅浴室、廚房、洗手間的換氣，住宅整體需要「計劃性換氣」。

　　做為病態建築物對策，新建築物等的房間必須設置換氣設備：

　　現代的住宅，因建築物本身的高密封性、冷暖氣的普及、生活形態的變化，造成換氣量不充足，但另一方面，

　　由於散發化學物質的建築材料，家庭用品的普及，污染室內空氣之問題，也就是所謂的病態建築物症狀群，增

　　加得越來越多了，為了有效的改善空氣品質，所以各個房間必須設置換氣設備。

　　為了健康、舒適的生活，全樓的２４小時經常換氣是越來越重要了：

　　為今後的生活著想，不僅各個房間的單獨換氣，也想要全體效率性良好的２４小時換氣，請用計劃換氣，來為

　　我們的家保持一年四季舒適的生活！

　　需要計劃換氣的主要３個要素：

２４小時經常換氣：	住宅全體的２４小時換氣，能排放污染物質，經常保持乾淨的狀態。
小風量換氣：	在不影響冷暖氣的狀態下，以小風量換氣。
換氣路徑的明確化：	為了不讓污染空氣或臭味長時間停留，有需要明確住宅內的換氣路徑。

５．涼風：

夏天洗澡後，你看也是這麼地爽快！

這種涼爽，好像在浴室裝了電風扇一樣！

只要使用「涼風機能」，能把夏天悶熱的入浴和洗澡完後的不停流汗

，換成舒適感．也能為您解決被熱暈的情況．

　　就好像浴室裡裝了電風扇一樣。

　　無論是夏天的入浴也好，或是長時的泡澡也好，那是多麼地舒服！

最適合於公寓：是使公寓的換氣設計變得容易，並考慮到換氣、暖氣能力、維修性的設計
換氣設計：		維修：

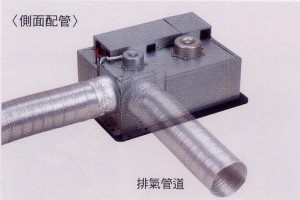

排氣管道２方向選擇		維修
排氣管道的連接口，能選擇２方向的配管．無需配		為了抑制主機內部灰塵付著，在格柵配備了過濾網
件，省施工、省成本，能擴展集合住宅的配管設計		．清掃時期，用維修信號（控制開關）來通知過濾
、配管工程條件。		網的清掃時期。


高效率乾燥（暖氣）
絕緣型陶瓷電熱器		廣泛的吹出口：
採用高效率的絕緣型PTC 陶瓷電熱器。確保了高度		從廣泛吹出口高效率地向室內吹出陶瓷電熱器的暖
性乾燥、暖氣功能和安全性。		氣。


安全面特點：

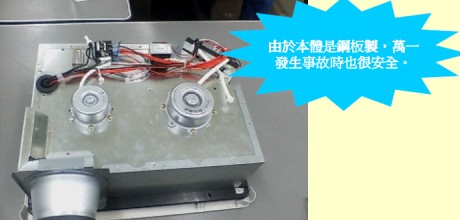

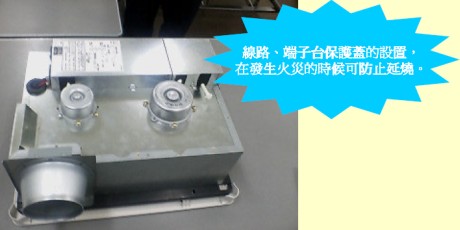

．線路、端子台設置保護蓋，在發生火災時，可有效防止火勢延燒		．本體鋼板製，安全性佳

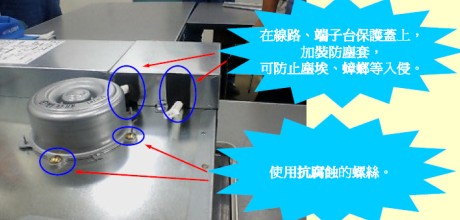

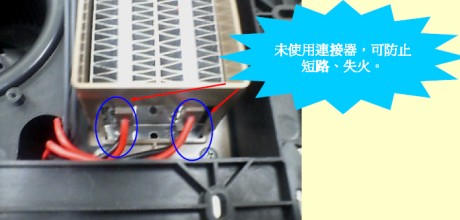

．在線路、端子台保護蓋上，加裝防塵套，可防止塵埃、蟑螂等入侵；且採用抗腐蝕的螺絲設計		．安全設計：連接加熱器線，未使用連接器，可有效防止加熱器短路、失火

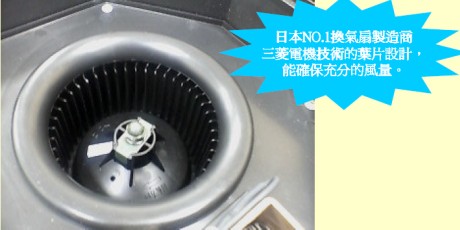

．風扇葉片，日本NO.1換氣扇製造商，三菱電機技術的葉片設計，風扇直徑145mm，且風道設計，符合空氣力學，　能確保充分的風量，達到最好換氣效果。
