優點及功效：

※蒸氣機安裝及優點

１．機體輕巧，可做隱藏式安裝，可安裝在天花板上面，但空間距離高度約50cm，才可裝主機．

２．不佔浴室原有設計空間．

３．操作簡單，設有溫控／時控微電腦觸摸式面板，依個人需求隨時調整溫度、時間，設定完成後，

　　可保持恒溫狀能．．

４．另設有藥草香精盒，可搭配使用．

※安全裝置

１．溫控／時控面板，兩種電路板盒密合度高，電路板不會漏氣，可放蒸氣機室內使用．

２．有水位偵測器，防止電熱管空燒．

３．進水使用電磁閥．

４．防止電訊干擾裝置．

５．接地線安全措施．

６．壓力安全閥．

７．60分鐘自動關閉電源裝置．

８．盡量不要用地下水使用，如要用地下水，要裝逆滲透過濾．以免破壞電熱管，最好使用自來水．

９．蒸氣機進水量不要太大，避免蒸氣機內逆水閥容易故障．

※功效

１．消除疲勞，增強體力及心臟功能，身心舒暢．

２．強化毛細孔，將污穢排出體外，消除體內毒素．

３．血管彈性軟化，血管暢通．

４．促進新陳代謝，消除現代社會緊張文明病，增進代謝功能．

５．消除鬆弛肌膚，恢復皮膚亮麗與彈性．

６．淋巴組織活性化．增強抵抗力．

７．溫差適應力強，避免感冒．

８．身心完全鬆弛，消除緊張．克服失眠．

９．靜態運動，增進內臟功能，消除文明病．

10．滋潤肺部，治療肌肉酸痛，關節炎．

※注意事項

１．有心臟病、高血壓、孕婦、心肌梗塞、癲癇症、糖尿病、健康狀況不佳、疾病治療中不宜使用．
　　若有醫師指導，方可使用．

２．請設定所須之時間，約15～60分鐘.

３．約五分鐘左右即可出汽．

４．除去衣、飾進入蒸氣室．

５．放鬆身心、享受蒸氣的滋潤及消除疲勞．

６．蒸氣室內不可抽煙、運動、喝酒．

７．每次蒸氣浴切勿超過30分鐘，停留時間過久，會使身體造成傷害．

安裝注意事項：

１．原理：水→水箱→加熱器→蒸氣

２．蒸氣室的建構：

　　蒸氣室係於一個近乎密閉空間，以蒸氣機加熱產生蒸氣，導入室內，以達到三溫暖熱蒸之效果．
　　如：家庭內之蒸氣室多與淋浴間共用，即以淋浴拉門加上頂蓋，將蒸氣導入室內即為蒸氣室．
　　蒸氣室的天花板在建構時最好有一個斜面角度，使蒸氣在凝結成水滴時，可沿此斜面流到牆壁再
　　流至地面排水．

３．蒸氣浴組安裝選擇：

　　(1)．選擇方便裝置給水管路、蒸氣輸送管路與電路配線，且易於檢查維修機體的地方安裝．

　　(2)．蒸氣浴組機體儘可能安裝在靠近浴室或蒸氣室的地方．蒸氣輸送管路最好於管路外圍包覆或

　　　　增加保溫設施．

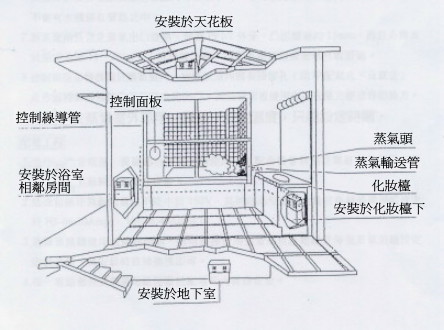

　　(3)．適合安裝位置包括有：洗面化粧檯下、浴室相鄰的房間、浴室天花板隔間內．

　　(4)．蒸氣浴組機體不宜安裝於室外潮濕、冰冷或容易致使零件老化、侵蝕的地方，也不可讓主機

　　　　及蒸氣導管接近放置易燃物品如油漆、溶劑或汽油之處所．

　　(5)．安裝蒸氣浴組時只要安裝處所區域是確定安全的，即可依使用者的方便或喜好機體置於牆上

　　　　或地面．而但需確保機體水平直立固定，不可歪斜不穩固．

４．水電工程：

　　(1)．配管工程

　　　　1. 預先選定適當安裝蒸氣浴組主機位置，配合管路施工．

　　　　2. 供、排水管路、蒸氣輸送管路、控制面板預留孔與控制線導管這些工程需在牆面完成前

　　　　　施工完成．

　　　　3. 蒸氣管路最好有包覆或保溫設施．

　　　　4. 蒸氣浴其入口與蒸氣出口都用PF1/2管牙(外牙)．

　　　　5. 蒸氣導管需用不𪊺管配置，禁止使用PVC或其他管材．蒸氣頭為PF1/2管牙內螺牙，若使

　　　　　用3/4"管材在出口處需做轉換成PF1/2管牙外螺牙．

　　　　6. 蒸氣輸送管路禁止安裝任何開關閥，也不可設有Ｕ型彎曲或凹陷型之配管．其原則為必

　　　　　需假設在蒸氣輸送管路內有凝結水時，它可以完全由管路流至蒸氣頭排出，不會有水殘

　　　　　留在管路之中．

　　　　7. 蒸氣室所預留之蒸氣出口管路，需是PF1/2外牙，凸出壁面約18mm，而且必需高於浴室　

　　　　　地面15～20cm．（或角落之處）．這樣不易碰到或燙傷且較舒適．

　　　　8. 控制面版必需裝置於蒸氣室內，故蒸氣室內需有預留孔（用IP配電盒，且直立）．

　　　　　此亦為控制線導管在蒸氣室內的出口．其位置需視使用者所在最方便操作的地方．

　　　　　如裝置於蒸氣室外亦可，但無法設定溫度．只能設定時間．

　　(2)．配電工程

　　　　1. 尋找一適當電源，需能符合蒸氣浴組使用，並配合適當規格之電線，將線路由電源處延

　　　　　伸至蒸氣浴組安裝位置．

　　　　2. 插頭和插座其耐用電不能小於250V，其所能承受之最大電流負載值需等於或大於

HS-06:30Amps、HS-08:40Amps．

　　　　3. 若電源開關使用無熔絲開關，則可直接使用適當規格之電線延伸至蒸氣浴組預定安裝位

　　　　　置，待安裝時直接連接即可．

　　　　4. 每一電路都需安裝漏電斷路器於配電箱內確保安全．

５．蒸氣機施工說明：

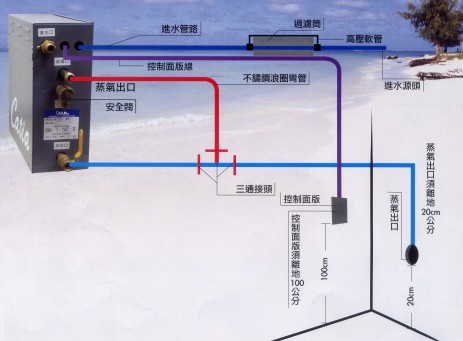

　　　　註：蒸氣管、排水管須獨立配管較適合，如共用管路，則須加裝三通接，且管路

　　　　　　須低於蒸氣機，如圖示．

６．安裝工程：

　　(1)．管路連接

　　　　1. 拆箱後請先確認配件是否齊全：控制面板、過濾器、控制線、蒸氣頭、飾蓋．

　　　　2. 將蒸氣浴組放置於預先選定安裝之處．

　　　　　．壁面安裝

　　　　　　ａ．牆面必需是垂直的．

　　　　　　ｂ．將蒸氣浴組護蓋外側的２顆螺絲拆下．

　　　　　　ｃ．打開護蓋，於另一側的機體外殼的左、右上方各有一凸字型的吊掛孔．　

　　　　　　ｄ．量測兩孔距離，在牆上釘入膨脹螺絲．

　　　　　　ｅ．將蒸氣浴組掛上，鎖上螺絲，注意不可傾斜．

　　　　　　ｆ．確保螺絲，可承受蒸氣浴組的重量．（空機重11.5kg ，入水後約重15.5kg）

　　　　　．放置地面或平檯

　　　　　　ａ．以不妨礙通行，不會遭受碰撞為原則，以避免機體與管路受損．

　　　　　　ｂ．確保地面平坦，機體必需垂直直立不可傾斜．

　　　　3. 連接進水管到機體入水口．

　　　　　ａ．可裝設一開關閥以控制水源．

　　　　　ｂ．過濾器安裝機體與開關中間．

　　　　4. 蒸氣浴組的蒸氣出口，在連接至蒸氣輸送管路時需使用白鐵浪管（伸縮）接頭做連接．

　　　　　（禁止安裝任何開關閥在蒸氣管路上，也不可增設其他管路，避免阻隔蒸氣的流動．）

　　(2)．安裝蒸氣頭

　　　　1. 先將飾蓋套入蒸氣頭，並將蒸氣頭鎖固於蒸氣室蒸氣管路出口，確定蒸氣頭的出口朝地

　　　　　面．上面缺口可使用香精．

　　　　2. 安裝蒸氣頭與飾蓋時需注意避免刮傷．

　　　　3. 另可購藥草盒安裝．

　　　　以上管路連接時，需確實做好止洩防漏工作．

　　(3)．連接電源

　　　　1. 確認蒸氣浴組所需的電源規格與即將連接的電源是否符合,而且是專用迴路，附漏電斷路

　　　　　器．

　　　　2. 確認即將連接的電源開關是關閉的．

　　　　3. 將蒸氣浴組護蓋外側的二顆螺絲拆下，移開護蓋．

　　　　4. 以適當方式將蒸氣浴組電源線與接地線（L1、L2、GND）與預留之電源側連接．綠色接

　　　　　地線（GND），需確實連接，且不可接在任何有帶電的物體上．

　　　　5. 若使用插頭與插座時其所能承受之電壓不得小於250V，其所能承受之最大電流負載值需

　　　　　等於或大於HS-06:30Amps、HS-08:40Amps．

　　(4)．連接控制線

　　　　1. 取出控制線，將控制線由蒸氣浴組安裝位置，經由導管穿越至蒸氣室的預留孔．（或由

　　　　　蒸氣室穿至蒸氣浴組處）．

　　　　2. 將蒸氣浴組側的控制線插頭，穿過配線預留孔，將此插頭插入電路板上的接頭座．面板

　　　　　上有二處插座，任何一個都可．

　　(5)．安裝控制面板

　　　　1. 先將配電盒內異物清除,將面板固定於配電盒內,將另一端電話式活動插入控制面板的接頭

　　　　　座內．

　　　　2. 先試機是否正常運轉，如一切正常後將控制面板與固定座結合．

　　　　3. 取出SILICON膠，沿控制面板與牆面貼合的週圍細縫，填滿密封．以阻隔水氣進入控制面

　　　　　板，避免造成控制面板故障．

７．其他安裝注意事項：

　　(1)．蒸氣機要直立，不可歪斜，掛鉤一定穩固．

　　(2)．本主機一定要放在天花板上面時，空間要距離50CM內．

　　(3)．蒸氣機出口一定要不鏽鋼浪圈彎管，出氣口離地20CM即可．

　　(4)．蒸氣不可裝在外面，一定要裝室內，控制面板要裝在室內即可．

　　(5)．控制盒拉線不可拉斷再接或拉破皮，不然蒸汽不能啟用．

　　(6)．蒸氣機用過濾筒每有一段時間則要更換濾芯，預防水質問題．

　　(7)．家庭通常電源220V單相，如需380V三相可先說明訂做．營業用要先說明電源是220V或是

380V三相用電，可先說明訂做．

產品介紹：
HS－6K HS－8K春之根理療微電腦時控／溫控蒸汽機

*蒸汽機尺寸：寬14高37深37(cm)*		*控制面版尺寸：高12寬8厚2.5(cm)*
(含排水閥深度為44.5cm)
(暢銷品)


樹脂過濾桶(內含)	一般蒸氣出口	方型白鐵藥草盒出汽口
		尺寸：W12.2H9.5D4.7cm
		(暢銷品)

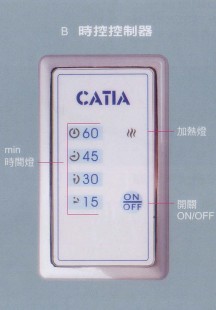

HS－6HK HS－8HK春之根理療微電腦時控蒸汽機

蒸汽機尺寸：寬14高37深37(cm)		控制面版尺寸：高12寬7厚2.5(cm)
(含排水閥深度為44.5cm)
(暢銷品)


樹脂過濾桶(內含)	一般蒸氣出口	方型白鐵藥草盒出汽口
		尺寸：W12.2H9.5D4.7cm
