三菱全熱活氧交換機

備註：
＊上記全熱交換器性能試驗係採用JIS B 8628相關規定進行試驗．
＊上記全熱交換器噪音數值量測點為機體中心正下方1.5m位置所量得數值．(無響室試驗)
＊寛度部分含懸吊腳．
＊深度部分含連接風口．

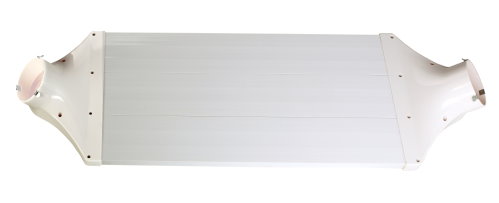

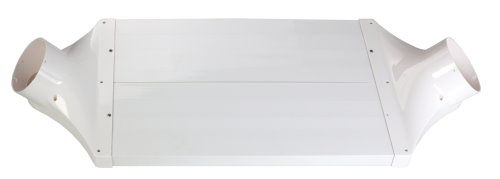

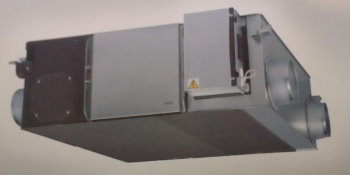

型號：LGH-15RS₅-E_、LGH-25RS₅-E_、LGH-35RS₅-E_、LGH-50RS₅-E

LGH-65RS₅-E_、LGH-80RX₅-E _、LGH-100RX₅-E

規格表

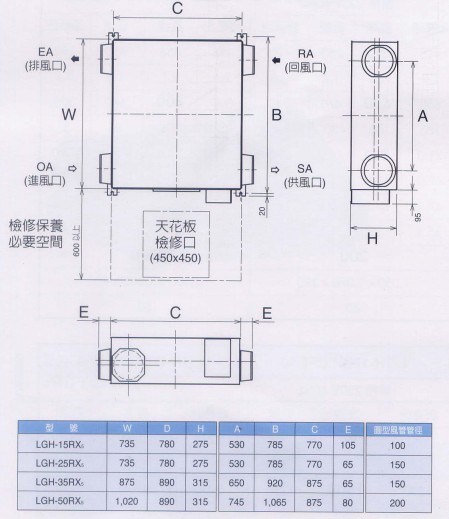

型號		LGH-15 RS₅-E	LGH-25 RS₅-E	LGH-35 RS₅-E	LGH-50 RS₅-E	LGH-65 RS₅-E	LGH-80 RS₅-E	LGH-100 RS₅-E
電源		單相220V 60Hz
風速		標準	標準	標準	標準	標準	高速	標準
消耗電力(W)		116	126	217	306	377	493	600
電流(A)		0.53	0.58	1.00	1.40	1.8	2.3	2.8
風量(CMH)		150	250	350	500	650	800	1000
機外靜壓(pa)		155	115	225	200	185	230	200
溫度回收效率(%)		80	73	75	72	71	74	77
噪音(dB)		30.5	28.5	33.5	36	35.5	36.5	38
焓值回收效率(%)	冷房	75	69.5	71.5	69	68.5	71	72.5
焓值回收效率(%)	暖房	73	68	71	68.5	66	70	71
風管直徑(mm)		100	160	160	208	208	258	258
寛深高(mm)		735W780D273H	735W780D273H	874W888D315H	1016W888D315H	954W908D386H	1004W1144D399H	1231W1144D399H
重量(kg)		18	18	28	30	39	51	58

產品選定參考資訊

以室內面積計算換氣量

空間用途	面積換氣係數m³/hr-m²	空間用途	面積換氣係數m³/hr-m²
辦公室(個人)	6.0	餐廳	30.0
辦公室(一般)	7.2	宴會場	37.5
會議室	30.0	電影院	37.5
商店/賣場	9.1	住宅	9.0
必要換氣量=室內面積(m²)*面積換氣係數(m³/hr-m²)

以室內人數計算換氣量

空間用途	人員換氣係數m³/hr-人		空間用途	人員換氣係數m³/hr-人
空間用途	推薦值	最小值	空間用途	推薦值	最小值
辦公室	25.5	17.5	餐廳	25.5	20.0
會議室	85.0	51.0	電影院	25.5	17.0
商店/賣場	25.5	17.0	醫院	34.0	25.5
住家	25.0	20.0
必要換氣量=室內人數(人)*人員換氣係數(m³/hr-人)

三菱全熱活氧交換機特點說明

超高效率Lossnay核心的能源回收概念
夏天：

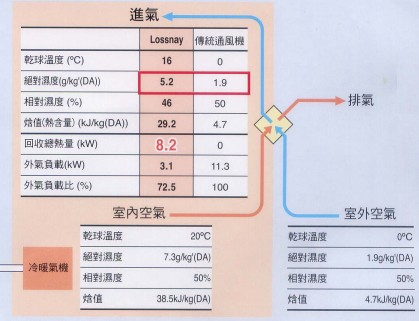

回收的熱量總數約為一般空調的1.2倍．	進氣和室內的溫差：1.6 ℃．

焓值回收計算公式：
室內進氣溫度(℃)＝室外溫度(℃)－{室外溫度(℃)－室內溫度(℃)} × 溫度回收效率(%)

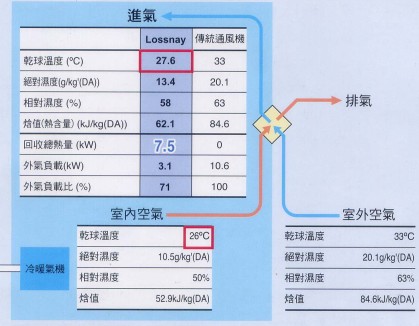

計算範例：27.7℃＝33℃－(33℃－26℃) × 76%
＊以上採用LGH-100RX₅為例

冬天：
回收的熱量總數約為一般空調的1.4倍．	每小時回收3.3kg的水蒸氣(保濕機能)．

焓值回收計算公式：
室內進氣溫度(℃)＝{室外溫度(℃)－室內溫度(℃)} × 溫度回收效率(%)＋室外溫度(℃)
計算範例：16℃＝(20℃－0℃) × 80%＋0℃

每棟建築物供應新鮮空氣以維持居民的健康和舒適性。如要保持建築物的溫度，由於戶外的空氣很稀薄，光要以建築物內的空調系統來控制，在夏天會太熱而冬天又太冷；因而造成空調的額外壓力，為了要補償吸入的冷空氣或熱空氣，增加了操作能源消耗。但是Lossnay藉著獨創的能量回收技術解決了這個問題。這個獨創的技術是運用排除室內的空氣來加熱或冷卻輸入進來的新鮮空氣，使它更接近室內現存空氣。這個過程減輕了空調原有的負擔又不需中止極為重要的新鮮空氣的供應。

基本原理

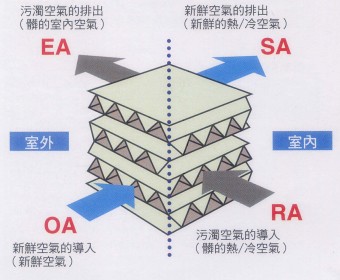

這種被稱為Lossnay核心的卓越技術能保證在最小限度的能源損失下，吸入新鮮空氣再轉換成室內溫度。熱量回收裝置中平板波浪狀結構做效叉流通和一個經過特別處理的簿膜一起把吸入的空氣和排出的空氣分開，確保只讓新鮮空氣進入室內環境，同時也保證熱量的有效轉換。


商品改良
薄膜中小的幾乎看不見的氣孔，被做的很小，減少了氨氣和氫氣等水溶性氣體的流通比率。此外，由一種新型特殊處理紙片所製造的薄膜也被改良利用高度水氣滲透性的特質來協助水蒸氣的轉換，以增進熱量回收率。這些改良更進一步促進了水蒸氣的滲透性，有效地遮住不需要的氣體，因此帶來低效率的氣體交換和高效率的熱量轉換。

新鮮空氣讓一切變不同
為了在符合經濟效益的情況下，創造和維持一個舒適、健康的室內環境，單獨倚賴一套空調系統通常是不夠的。室內空氣可
能會因為甲醛、花粉、香菸的煙、灰塵和二氧化碳的污染，隨著時間的增長逐漸變污濁。這便是Lossnay通風設備系統派上用
場的地方，同時排出污濁的空氣並吸入維持最佳健康狀況和舒適度不可或缺的新鮮空氣。除此之外，Lossnay還可以完全地回
收明顯的和潛在的熱量以節省能源來減少系統的總運作成本。

選擇Lossnay的更多原因
改進後的噪音減少讓Lossnay設備可以符合需要非常低噪音的環境例如會議室等等。
而且還布一個自由冷卻功能有助於減少成本和提高效率。整合系統的設計讓安裝和系統管理更簡單,還有多種型號可供選擇以
滿足任何大樓型態所需。

擁有結合三菱空調科技的『Lossnay核心特性』
使用無氣孔超薄薄膜的『超高效率Lossnay核心』特點,可達到高焓值（熱含有量）回收率。
厚度僅有25μm，這是世界上最薄的厚度。



新推出的Lossnay『天花板隱藏式』機型可應用在各行各業上。它結合了『超高效率Lossnay核心』，明顯地增加了水氣滲透性
氣體的遮蔽，並可大幅改進熱量回收率以達到Lossnay裝所未曾有過的高效能。包括『多通風式模式』在內的功能能夠讓進氣
和排氣達到平衡，而且有一個外接加熱器控制電路能夠應付在寒冷氣候時使用，這個通風裝置能夠處理各式各樣大的通風需
求，而且還很容易使用。

超薄薄膜　→用來轉換所有熱量分隔板使用25μm超薄薄膜，大約是之前三菱產品的五分之一。明顯增加了水氣滲透性，而同
時也大幅的改善了焓值（熱含有量）轉換率。


新、舊Lossnay核心的橫斷面比較
之前的Lossnay核心	新Lossnay核心（超高效率Lossnay核心）

	＊25μm大約是字典所使用紙張厚度（51μm）
	的一半，而這是通常所使用的紙中最薄的


由具有特別處理的基部材料的二層結構所構成	由在單層無氣孔超薄薄膜材料上特殊處理的架
，在一個多氣孔基部材料上形成一個特定滲透	構所組成。特殊的超薄薄膜增加了水氣親和性
薄膜表面。提供了水氣滲透性和氣體阻擋特性	，進而提升了濕度轉換（水蒸氣傳輸）。（薄
，但二層結構則會形成無可避免的特定厚度。	膜越薄，滲透性越高。）無氣孔超薄薄膜材料
	的作用就像一道柵欄阻擋氣體洩漏。

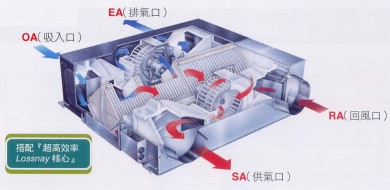

多通風模式可選擇適當的吸入／排出平衡點以適合不同環境和位置的使用

『多通風模式』特點允許空氣的吸入／排出動態地改變以達到平衡。吸入／排出的平衡可以依據環境和位置的使用而有所調

適，例如利用排氣風扇來排氣。可以透過設定電路板上的連接器而簡單地選擇不同模式。

提供九種進氣／排氣組合模式的選擇

控制開關（微處理器型使用　手持式遠端遙控器）	通風型態	供應氣流	排出氣流	裝置設定（*原廠對進氣和排氣預先設定為『高』）
控制開關（微處理器型使用　手持式遠端遙控器）	通風型態	供應氣流	排出氣流	進氣	排氣
高	強力進氣／排氣模式	高	高	高	高
	強力進氣模式	高	低	高	低
	強力排氣模式	低	高	低	高
低	能源節省通風模式	低	低	不管裝置的設定在什麼位置，空氣進氣和排氣設定均為『低』

強力進氣／排氣

大部分被廣泛使用的模式形成傳統通風系統設
計的基礎，因此當維持進氣／排氣平衡時，形
成有效率的通風系統。可以將主裝置上的進氣
開關和排氣開關都為『高』（或『超高』），
設定為『強力進氣／排氣摸式』以維持最佳的
通風效率。例如在辦室中，當有很多員工在場
時，以『強力進氣／排氣摸式』運作；到了晚
上或假日，只有少數人在場時，則可以切換為
『低』的能源節省通風模式。

強力進氣

在較小型辦公室或租賃大樓內，整塊區域或整
層樓使用統一的通風系統，可能會因為在化妝
室或廚房區域使用排氣風扇而造成過度排出氣
體，造成了主要房間或辦公室的進氣不足。將
主裝置上的進氣開關設為『高』（或『超高』），排氣開關設為『低』，以『強力進氣摸式』運作，補償進氣不足時，仍能維持有效率
的通風。

強力排氣

在某些場所，如吸煙區，髒空氣必須很迅速地
排出，將主裝置上的進氣開關設為『低』，排
氣開關設為『高』（或『超高』），以『強力排氣摸式』運作，能夠有效率地排出吸菸的煙
和氣味。維持這個區域的負氣壓也能夠避免髒
空氣擴散到鄰近的區域。

在餐廳、辦公室和學校中的新鮮空氣

餐廳：餐廳裡的空氣不可能太乾淨,也不可能太新鮮

餐廳裡的氣氛是掌握客戶和使客戶感到愉快而願意再度光臨一個很關鍵的原因。潔淨就是氣氛中吸引人的關鍵，而餐廳也下
了很大的努力以確保經營場所是清潔的。然而，光僅有清潔和乾淨是不夠的。不管餐廳裡看起來是多麼乾淨，如困有令人討
厭的氣味瀰漫在空氣中，所有的努力都會白費，同時對餐廳的潔淨印象留下污點。基這些理由，我們徵求餐廳業者把他們的
空氣交給Lossnay。Lossnay的優秀通風能力可以確保讓客人的每一次呼吸都是新鮮並保持愉悅。Lossnay卓越的熱回收技術能夠
在改變最少室內溫度的情形下，供應新鮮的戶外空氣，節省能源和成本讓業者感到滿意。

如果是使用Lossnay...

▼

當人們工作和用餐時，通風系統會排出污濁的空氣，同時供應新鮮、
乾淨、没有任何烹調、香菸、不良氣味的新鮮空氣。

由於熱回收功能，當通風時，室內溫度的改變被維持在最小範圍內。

通風系統運作非常安靜，所以在其中的人們可以享受他們的餐點而
不被其他額外的噪音干擾。

擁有一系列的通風機種來滿足任何餐廳的規劃設計。

辦公室：新鮮空氣－改進整體的工作品質

許多辦公大樓都是完全密閉隔絕的結構，卻只有很少或是没有自然通風設施。這種僅有空調而加裝通風機的不合常理環境是
細菌滋生的場所。由於香菸的氣味、甲醛、花粉、灰塵和二氧化碳這些污染物的累積，通風機的必要性變得更為明顯。事實
上，通風不好的大樓可能會導致大樓症候群的發生。大樓症候群是一種會造成頭痛、眼睛發炎、發癢、注意力不集中的疾病
。這種結果不僅造成大樓中的使用者不舒服，甚致生病，還會減低工作人員的生產力。所以有效率可以供應新鮮空氣到整棟
大樓的通風系統是整體工作品質的必需品。

如果是使用Lossnay...

▼

具有同時的進氣和排氣，導入新鮮的戶外空氣至大樓中；即使在完全
密閉的結構中，也能有效率地通風。

多重分離型裝置，彼此間能夠獨立運作，簡化系統的設定和確保設計
佈局能夠最佳化地滿足任何辦公室設計。

Lossnay的運作能夠連結空調系統運作。

由於Lossnay核心，一般通風時流失的熱量被收集起來並再利用，減少了空調的能源負荷和減低營運成本。

學校：盡可能地為我們的孩子創造最好的成功環境

孩子們應該得到所有我們可以給他們的幫助，讓他們健康、快樂而富足的成長。不管學校中的課程是多麼棒、不管老師多麼
積極熱心，當孩子覺得不舒服在學習期間將會非常的痛苦。在學校中持續流動的新鮮空氣不管在哪，都是一樣重要。在教室
裡，有大量的學生長時間的在一起，二氧化碳氣體會逐漸地累積，減少維持敏捷和專注力不可或缺的氧氣含量。尤其是在冬
季，當窗戶都關起來時更是如此。Lossnay通風機可以將戶外新鮮空氣送到教室內，以補足氧氣的供應並且排除不僅是二氧化
碳，還包括其他不可避免地污染空氣的污染物和氣味。

如果是使用Lossnay...

▼

連續的導入新鮮的戶外空氣，並且排除污濁的室內空氣，以確保室內氧氣量能夠正好維持在舒適和健康的平衡。

即使是在密閉大樓內的使用者也可隨時享受呼吸新鮮空氣。

Lossnay的噪音隔絕效果避免外面的噪音穿透至室內，有助於維持學習成效所需的安靜環境。

不管是在暖氣或冷氣的室內，熱交換技術可避免溫度變動的差異，以達到能源節省。

安裝：

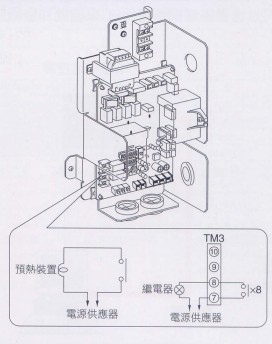

簡單的預熱裝置單元連接

在以前，要安裝預熱裝置，客戶必須從外部安裝內

含熱淨化功能和自動開／關的控制電路。然而，因

為這些功能都已內嵌在Lossnay的控制電路內，因此

RX₄機型中專用的連接器已提供在端子台內，排除

了從前需要到府安裝預熱裝置的工作。

＊請確實遵守當地法規來安裝預熱器

高效率濾清器

裝配入主機的方法很簡單，而且可以透過主機的檢查口來更換濾清器。

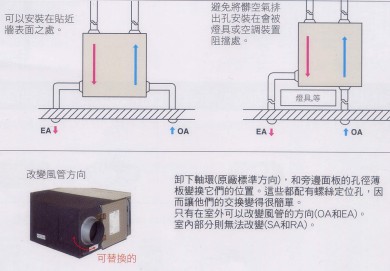

將風管以兩個不同方向連接 (OA，EA端)

因為軸環和孔徑薄板可互換地放在兩個不同的位置，所以風管可以從兩個不同方向連接至戶外的排氣孔。這樣設計讓安裝能
更貼近牆的表面而且可以幫助避免髒空氣排出孔被一些建築物或設備阻擋。這個設計在規劃和安裝上都更簡單方便。

標準安裝

改變風管方向的安裝

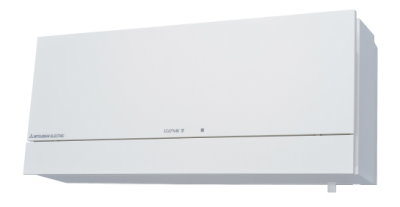

三菱全熱活氧交換機 / 壁掛式

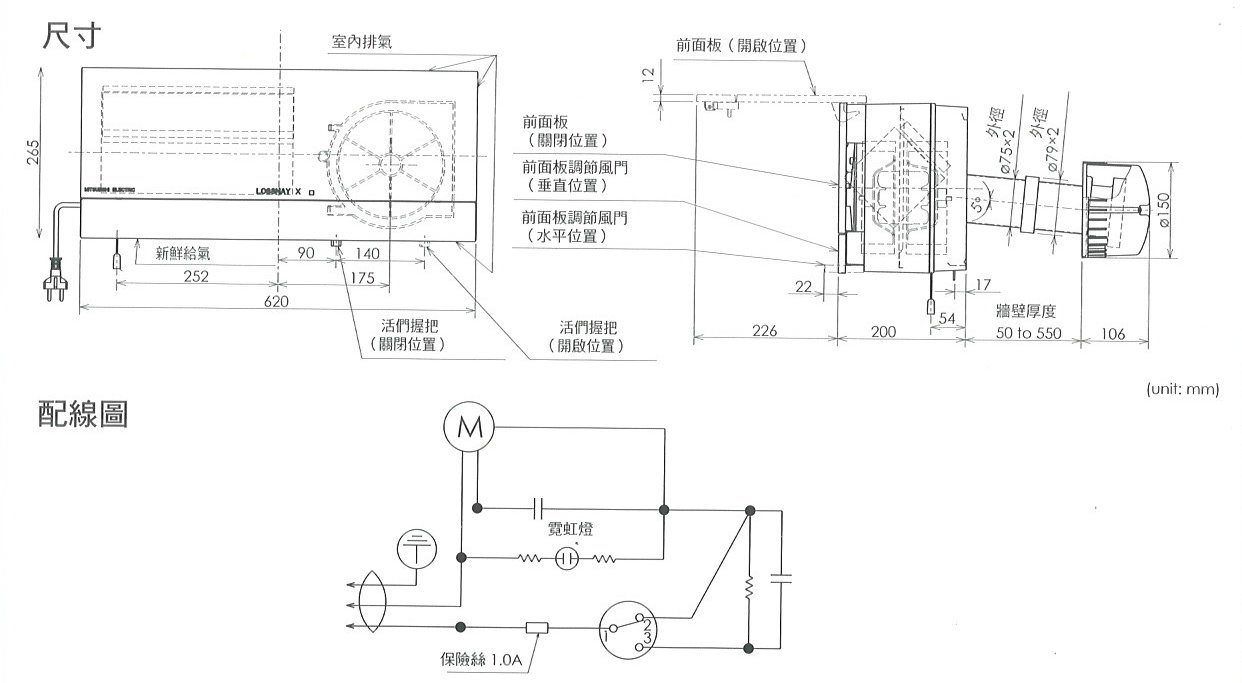

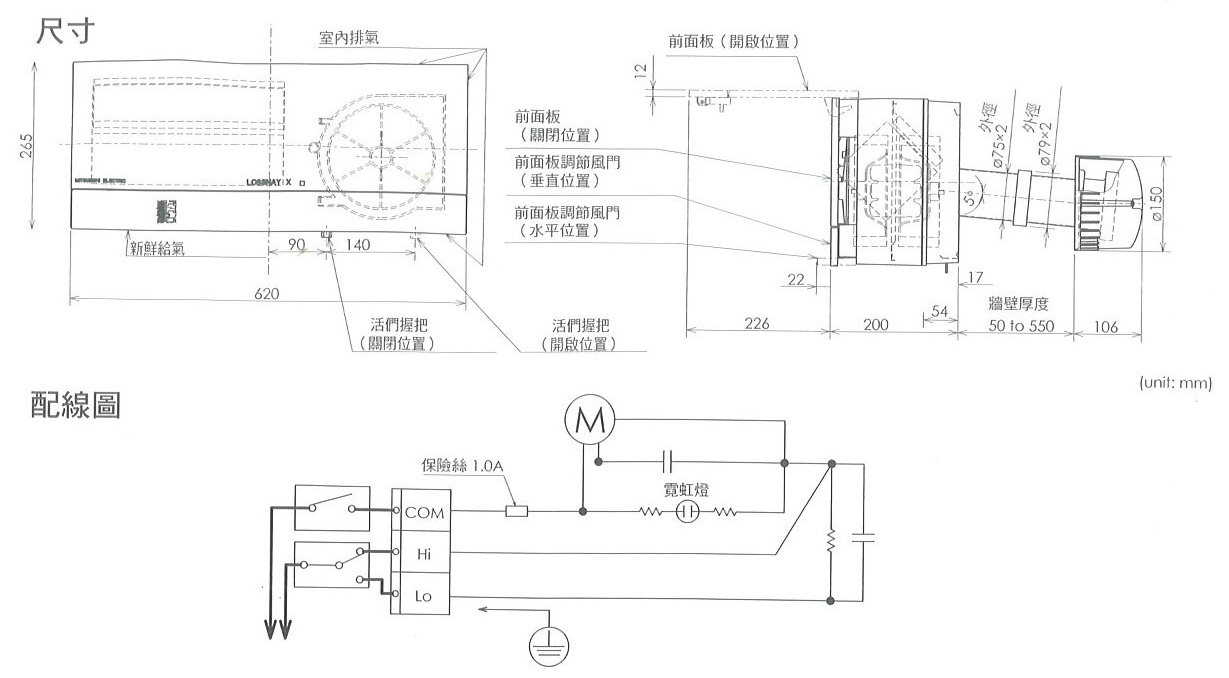

型號：VL-100EU₅-E (牆壁開關式) 詳細尺寸圖：

型號：VL-100U₅-E (拉繩開關式) 詳細尺寸圖：

連接管路：Φ100mm ／主機尺寸：620*265*200mm

節能：換氣的能量損失減少。

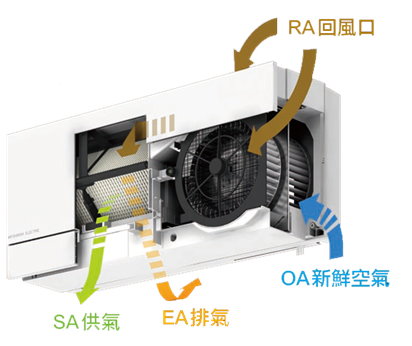

新鮮空氣：同時進行給氣／排氣功能，確保通風效率高。

靜音運轉：具隔音功能，運轉更寧靜。

安裝簡易：鑽２個安裝孔即輕鬆完成安裝。

時尚設計：簡約風格，可搭配任何室內裝潢。

規格
電壓(V)	頻率(Hz)	風速	風量(m3/h)	耗電量(W)	熱交換效率(%)	噪音值(dB)	重量(kg)
220	60	高	103	34	73	38	7.5
220	60	低	57	17	80	25	7.5

*鑽2個安裝孔，即可簡單安裝

*含給氣／排氣管及外氣罩

*單馬達雙風扇系統

*配備進氣活門

全熱活氧交換機配件組

型號：可變徑分配器(分歧器)(暢銷品)	型號：2"圓型給／排氣口(暢銷品)	型號：3"圓型給／排氣口(暢銷品)
4"或6"1孔轉成2"或3"4孔	（風量調整型）	（風量調整型）
	尺寸：2"英寸(48mm)	尺寸：3"英寸(74mm)


型號：4"圓型給／排氣口(暢銷品)	型號：5"圓型給／排氣口	型號：6"圓型給／排氣口
（風量調整型）		（風量調整型）(暢銷品)


型號：4"新型圓型給／排氣口	型號：5"新型圓型給／排氣口	型號：6"新型圓型給／排氣口
(薄邊緣1.5mm厚)/ 可調風型	(薄邊緣1.5mm厚)/ 可調風型	(薄邊緣1.5mm厚)/ 可調風型

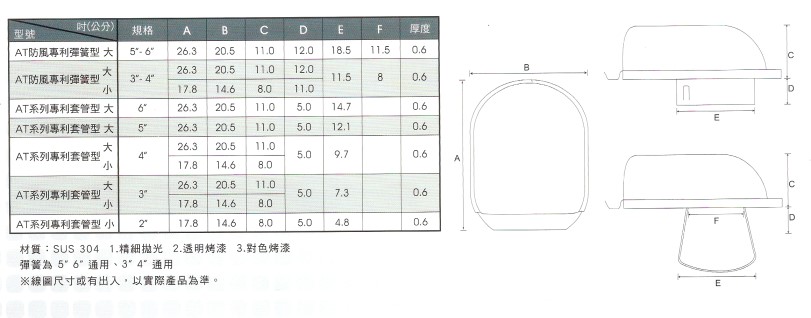

型號：AT系列套管型外氣罩(暢銷品)
尺寸：3",4",5"及6"
材質：#304不銹鋼
詳細尺寸及規格表：

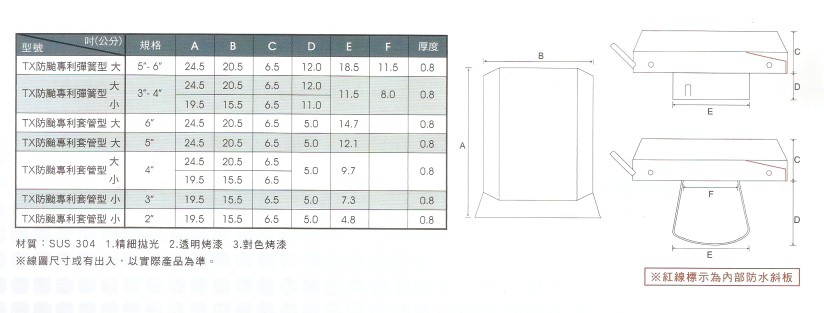

型號：TX系列高性能上下導流防颱不銹鋼外氣罩(暢銷品)
尺寸：2",3",4",5"及6"
材質：#304不銹鋼
詳細尺寸及規格表：


型號：A1系列套管型外氣罩		空氣淨化箱(暢銷品)
尺寸：4",6",8"及10"		(配合全熱活氧交換機裝設使用)
材質：#304不銹鋼		適用管徑：6"


型號：4"方型給／排氣口	型號：2"轉3"轉接口	尼龍布風管(暢銷品)
（風量調整型）		尺寸：2",3",4",5",6",8"及10"
		標準長度：10m / 捲




			詳細尺寸圖：

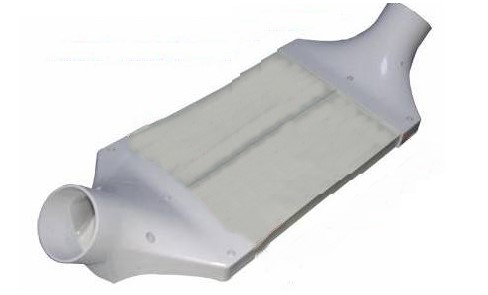

型號：過樑器(暢銷品)
型號：PB03A(70cm) 3"過樑器
型號：PB03B(76cm) 3"過樑器
接口尺寸3"(75mm)，中間長度680mm，全長1010mm ，過樑厚度22mm
白色ABS工程塑料，防腐，防變形，降低風阻
可使用於室內樑下管路過樑之安裝

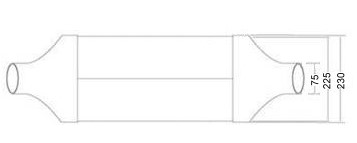

*過樑尺寸：W68022422mm，總長尺寸：W101023027mm*


型號：PB04A(70cm) 4"過樑器：
型號：PB04B(76cm) 4"過樑器
接口尺寸4"(110mm)，中間長度740mm，全長1180mm ，過樑厚度22mm
白色ABS工程塑料，防腐，防變形，降低風阻
可使用於室內樑下管路過樑之安裝
*過樑尺寸：W74033722mm，總長尺寸：W118034527mm*


型號：PB06 6"過樑器：
接口尺寸6"(160mm)，中間長度740mm，全長1300mm ，過樑厚度45mm
白色ABS工程塑料，防腐，防變形，降低風阻
可使用於室內樑下管路過樑之安裝
*過樑尺寸：W74046345mm，總長尺寸：W130047051mm*

型號		LGH-35RX₅-E60(暢銷品)				LGH-50RX₅-E60(暢銷品)
電源		單相220V 60Hz
適用人數		11~18人				16~25人
適用坪數		15~30坪				20~40坪
風速		超高速	高速	低速	超低速	超高速	高速	低速	超低速
消耗電力(W)		222	202	141	62	285	263	187	79
電流(A)		1.02	0.93	0.65	0.29	1.34	1.20	0.86	0.36
風量(CMH)		350	350	255	115	500	500	380	180
機外靜壓(pa)		190	75	40	8	200	65	40	8
溫度回收效率(%)		75.0	75.0	80.5	80.5	72.0	72.0	78.0	83.0
噪音(dB)		31.5	28.5	22.5	18.0	34	30	25	18
焓值回收效率(%)	冷房	71.0	71.0	73.5	77.0	67.5	67.5	71.0	79.0
焓值回收效率(%)	暖房	71.5	71.5	74.5	78.0	69.0	69.0	72.0	79.0
風管直徑(mm)		150				200
寛深高(mm)		9701020315				11151050315
重量(kg)		29				32

型號		LGH-65RX₅-E60				LGH-80RX₅-E60
電源		單相220V 60Hz
適用人數		21~33人				26~40人
適用坪數		27~50坪				36~70坪
風速		超高速	高速	低速	超低速	超高速	高速	低速	超低速
消耗電力(W)		415	390	253	120	498	456	350	130
電流(A)		1.9	1.8	1.2	0.6	2.4	2.1	1.6	0.6
風量(CMH)		650	650	470	240	800	800	660	300
機外靜壓(pa)		185	60	30	8	230	125	85	18
溫度回收效率(%)		71.0	71.0	76.0	82.0	74.0	74.0	76.0	84.0
噪音(dB)		35.5	33	26.5	19	35.5	32.5	29	21
焓值回收效率(%)	冷房	67.0	67.0	72.5	79.0	70.0	70.0	72.0	82.0
焓值回收效率(%)	暖房	67.5	67.5	72.5	79.0	71.0	71.0	73.0	82.0
風管直徑(mm)		200				250
寛深高(mm)		10501070390				11001305400
重量(kg)		40				53

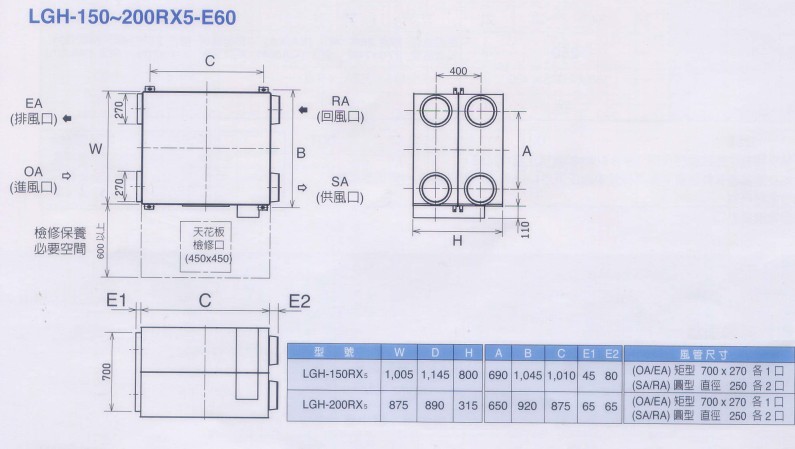

型號		LGH-150RX₅-E60			LGH-200RX₅-E60
電源		單相220V 60Hz
適用人數		50~70人			66~100人
適用坪數		64~120坪			85~160坪
風速		超高速	高速	低速	超高速	高速	低速
消耗電力(W)		980	895	702	1220	1160	715
電流(A)		4.6	4.1	3.2	5.7	5.3	3.3
風量(CMH)		1500	1500	1230	2000	2000	1400
機外靜壓(pa)		235	130	85	190	100	50
溫度回收效率(%)		74.5	74.5	76.5	77.0	77.0	81.0
噪音(dB)		37.5	35	31	38.5	36.5	30
焓值回收效率(%)	冷房	71.0	71.0	72.0	73.0	73.0	77.0
	暖房	72.0	72.0	74.0	72.5	72.5	77.0
風管直徑(mm)		圓型風管直徑250 4□ (SA/RA) 矩型風管 270*700 2□ (OA/EA)			圓型風管直徑250 4□ (SA/RA) 矩型風管 270*700 2□ (OA/EA)
寛深高(mm)		11151270800			13451270800
重量(kg)		105			118

型號		LGH-100RX₅-E60
電源		單相220V 60Hz
適用人數		33~50人
適用坪數		48~90坪
風速		超高速	高速	低速	超低速
消耗電力(W)		620	580	350	168
電流(A)		2.9	2.7	1.6	0.8
風量(CMH)		1000	1000	700	415
機外靜壓(pa)		200	115	55	19
溫度回收效率(%)		77.0	77.0	81.0	87.0
噪音(dB)		36	34.5	28	21
焓值回收效率(%)	冷房	73.0	73.0	77.0	82.0
	暖房	72.5	72.5	77.0	82.0
風管直徑(mm)		250
寛深高(mm)		13301305400
重量(kg)		59
